简介

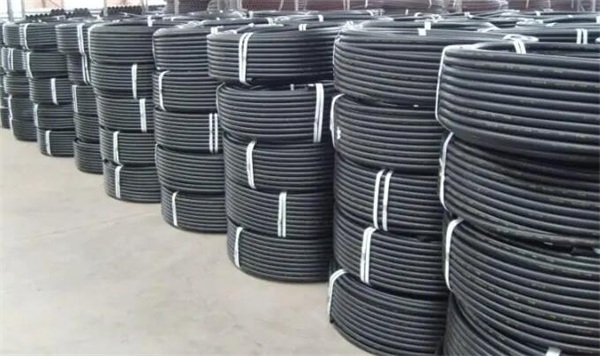

PE地源热泵特种管材是以优质聚乙烯树脂为主要原料,加入必要的抗氧剂、紫外线吸收剂等助剂制成的新型产品。工作压力1.0Mpa-1.6Mpa,工作温度-20℃-40℃,可用于地源热泵系统。
PE地源热泵管道系统的特点:
1.瑞PE地源热泵特种管材比普通PE给水管具有更大的抗拉强度,更高的承压能力,受力膨胀更小,优异的耐环境应力开裂性和抗蠕变性。
2.韧性和柔韧性好,对地基不平和错位适应性强,能承受地震、台风等恶劣环境。
3.在原材料中添加特殊添加剂,使管材比普通PE给水管材具有更好的耐候性(包括抗紫外线性)和长期热稳定性。
4、具有很强的耐腐蚀性。用于输送防冻液等腐蚀性介质时无需防腐处理,使用寿命长。
5、内壁光滑,水流阻力小,流阻大,节约建设成本。
6、良好的耐磨性和耐磨性。
7、 PE地源热泵特种管的导热系数为0.41w/m.k,具有良好的导热性。同时,特殊管材具有良好的低温抗冲击性能,可在-20℃-40℃温度范围内安全使用,冬季施工不受影响。
8、电熔(或热熔)连接方便可靠,施工维护简单(期间可停水)。
地源热泵的特点
可再生能源利用技术
地源热泵是利用地表浅层地表资源(通常深度小于400米)作为冷热源进行能量转换的供暖和空调系统。浅表地热资源可称为地球能源,是指地标性土壤、地下水或河流、湖泊吸收太阳能和地热能的低温热能。浅层表面是一个巨大的太阳能收集器,可收集 47% 的太阳能,是人类每年使用量的 500 多倍。它不受地域、资源等限制,数量庞大,无处不在。这种储存在地球浅层表面的近乎无限的可再生资源似乎也成为了一种清洁的可再生能源。
一种高性价比的节能技术
地能或浅层地表地热资源的温度全年相对稳定。冬季高于环境空气温度,夏季低于环境空气温度。是良好的热泵热源和空调冷源。这种温度特性使地源热泵的运行效率比传统空调系统高40%,因此需要节能,节省40%左右的运行成本。此外,地能相对恒定的温度使热泵机组运行更加可靠稳定,也保证了系统的高效经济。
根据美国环境保护署 EPA 估计,一个精心设计和安装的地源热泵平均可以为用户节省 30% 到 40% 的供暖、制冷和空调运营成本。
环境效益显着
地源热泵与空气源热泵相比,污染物排放减少40%以上,与点供热相比,相当于减少70%以上。如果与其他节能措施相结合,节能减排效果会更加明显。虽然也使用了制冷剂,但与传统空调相比,充注量减少了25%;它是一个独立的系统,即机组可以在工厂车间完全密封,因此制冷剂泄漏的机会大大降低。装置运行无任何污染,可建在居民区,不燃烧、不排烟、不产生废物,不需要对方燃料废料的场地,不需要传热。远距离。
多用途、广泛的应用
地源热泵系统可提供供暖、空调和生活热水。一台机器可以用于多种用途。一套系统可替代原有的两套或两套锅炉、空调;可用于酒店、商场、写字楼、学校等建筑,更适合别墅房的供暖和空调。
另外,机组使用寿命长,15年以上;单元紧凑,节省空间;维护成本低;自动化控制程度高,可无人值守。
PE地源热泵管道的形式
地源热泵有开放式和封闭式两种。一种是开放式系统:它是一种直接利用水源进行传热的热泵系统。系统需配备挡砂、防垢、净水等装置。二是封闭系统:是将防冻液注入埋在地下深处的封闭塑料管中,通过热交换器与水或土壤进行能量交换的封闭系统。
封闭系统不受地下水位、水质等因素的影响。
1、垂直埋管-深层土壤:垂直埋管可以从地下深处的土壤中获取热量。垂直埋地管道通常安装在地下50-150米的深度,一组或多组管道连接到热泵机组。热水。垂直埋管是地源热泵系统的主要方式,得到各国政府部门的大力支持。
2、水平埋管--表层:将塑料管水平放置在地下2米深处。塑料管充满防冻液并连接到热泵。水平埋管占地面积大,土方开挖量大,地下换热器受地表气候变化的影响。
3、地表水:江河湖海、深井水统称为地表水。地源热泵可以从地表水中提取热量或冷量用于加热或冷却目的。利用地表水的热泵系统成本低,运行效率高,但受地理位置和当地政策的限制。
PE地源热泵特殊管道如何连接
1、热熔插座安装,DN20-DN63mm规格一般采用这种方法,具体流程如下。
(1),根据安装需要用管子剪剪断管子
(2), 管带插口深度处标记编号
(3),把热熔机的模头加热到210℃左右
(4),同时热管和管件,然后插口(插口到位后松手,加热、插口、降温过程中不要扭动)
(5),自然冷却
(6),施工完成并通过试压验收后投入使用
2、热熔对接安装,DN110-DN1600mm规格一般采用此方法
(1),将两根要安装连接的PE管同时放在热熔器夹具上(可以根据要安装的管子直径更换卡箍。管道的另一端没有被管道支架支撑到同一水平。
(2),用电动铣刀分别铣出管子端面,保证两管子充分接触。
(3),将电热板温度升高到210度,放在两根管子端面中间,操作电液装置,使管子端面两根管子完全接触电热板同时加热
(4),取下加热板,再次操作液压装置,使两根熔化的管道完全对接并锁定液压装置(防止反弹)
(5),保持一定的冷却时间,松开,操作完成
(6),施工完成后,经试压验收合格后方可投入使用
(7),管道在加热过程中要防风,在冷却过程中要逐渐降温,不易快速降温
3、电熔连接(适用于DN≤630mm)
(1),将PE管完全插入PE管件中
(2),将专用电熔机的两根线分别接在电熔管件的正负极上
(3),打开电源加热电热丝使内触点PE熔化
(4),冷静一下
(5),施工完成后,必须通过试压验收,方可密封投入使用
4、法兰连接
5、钢塑连接
6、鞍式安装,这对于解决电源通风问题特别有效。
